潤滑管理の第一歩は汚染管理から！

機器寿命延長と故障の大幅削減、総合オイル経費節減、廃油の減少！！
保全の省力化に貢献する浄油機と管理システム


　益々認識される汚染管理の重要性　

従来から潤滑油は汚れたら新油と交換するという考え方が主流を占めていました。
しかし、この方法ではオイル交換をする迄の一定周期の間に汚染による機械トラブルが確率的に非常に多く発生する事が立証され、特に油圧作動油や高速軸受油等にこの傾向が強い為、この25年余りの間に我国でも潤滑油の汚染管理の思想と実践が相当普及され、弊社は産業界において、その先兵の役割を果して参りました。

　総合オイルシステムの特長　

種々の浄油装置の他に、独自の開発によるオイル添加剤や分析診断ノウハウを用いてオイル性能の回復と維持を計り、機器のトラブルを防止します。

 　
抜群の処理能力
６連式、可搬型
（マークⅢ・ＺＳ）
　
マークⅢ・ZSの弟分、
軽快な４連式、
可搬型（ＳＭ－４）

低コスト・フル装備
１釜、設置型
（ＳＭ－１Ｍ・Ｅ）		 　
電源不要・省エネ式
１釜、設置型
（ＳＭ－１Ｓ）		 　
高出力・フル装備
１釜、設置型
（ＳＭ－１Ｍ・Ｄ）


　仕様

　
下記仕様以外（小～大流量）の物、及び水グリコール、合成油向けも受注承りますので御用命下さい。
　 設置型
（100、200V兼用）		 設置型
（100、200V兼用）		 設置型
（電源不要）		 可搬・設置兼用
（100V）		 可搬・設置兼用
（100V）
型式名称 SM-1M・D SM-1M・E SM-1S SM-4 マークⅢ-ZS
使用圧力範囲 0～5.5kgf/c㎡ 0～5.5kgf/c㎡ 10～315kgf/c㎡ 0～5.5kgf/c㎡ 0～5.5kgf/c㎡
使用エレメント オイル用180φ オイル用180φ オイル用180φ オイル用180φ オイル用180φ
濾過精度 NAS ５～６級 NAS ５～６級 NAS ５～６級 NAS ５～６級 NAS ５～６級
モーター出力 0.2kw 4P 90w3P 　 0.4kw 4P 0.75kw4P
過負荷安全装置 ブレーカー式 サーマルリレー式 リリーフ弁式 サーマル＆ブレーカー式 サーマル＆ブレーカー式
最大吐出量（32cst/40℃） 4.0L/min(50Hz)
4.8L/min(60Hz)		 1.6～2.6L/min(50Hz)
1.9～3.0L/min(60Hz)		 1.0～3.0L/min 16L/min(50Hz)
18L/min(60Hz)		 20L/min(50Hz)
22L/min(60Hz)
リリーフクラッキング圧 5.5±0.3kgf/c㎡ 5.5±0.3kgf/c㎡ 5.5±0.3kgf/c㎡ 5.5±0.3kgf/c㎡ 5.5±0.3kgf/c㎡
外観寸法 260×430×383h 260×280×416h 223×229×321h 510×715×705h 500×870×700h
IN.OUT口径 IN側PT3/8
OUT側PT1/4 		IN側PT3/8
OUT側PT1/4 		IN側PT1/4
OUT側PT3/8 		IN側PT1
OUT側PT3/4 		IN側PT1
OUT側PT3/4
吸入側ストレーナ 80メッシュ 80メッシュ 　 80メッシュ 40メッシュ
重量 14kg 12kg 6.5kg 75kg 100kg
適応タンク容量 作動油で1,000L以内 作動油で800L以内 作動油で800L以内 作動油で6,000L以内 作動油で10,000L以内

　

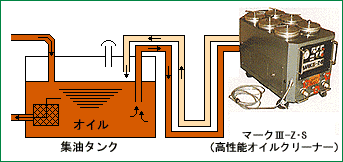

■ オイルクリーナー設置例 ■

■ マークⅢ-Z・Sの浄油能力 ■

　

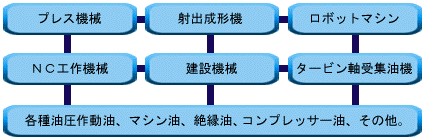

　用途例
